2PE夾克底膠，改性EVA熱熔膠。是我公司聚乙烯防腐層膠粘劑中的一種產品，主要用于埋地鋼質管道聚乙烯包覆式工藝（2PE夾克防腐）防腐施工。
產品特點： 憎水性優異，熔融粘度低
夾克底膠為丁基橡膠改性EVA共聚物型熱熔膠。制造標準遵循了SY/T 0413-2002和GB/T 23257-2017技術指標要求，改性EVA熱熔的粘接性、密封性和抗老化性較為優異。為油氣、化工管道提供優良的防腐蝕粘接效果。使用夾克底膠時采用浸涂方法預制，設備成本低、操作簡便。該產品在國內已有二十余年應用歷史，深得用戶的信賴，我公司成為2PE防腐工程優選的管道2PE夾克生產廠家。
產品分為：Ⅰ常溫常用型（較高溫度管道）、Ⅱ低溫型（寒冷地區管道）
顏色：黑色
1、由于丁基橡膠的存在，使產品具有優異的憎水性和不透氣性，粘接強度也從而增高，可有效阻止各種腐蝕介質的侵入。
2、由于共聚物EVA的混入，從而增加了膠粘劑的強度，增加了與聚乙烯層的兼容性，可有效防止聚乙烯層因各種因素引起的分層和開裂。
3、產品填補了同類粘劑中的粘彈性、自愈性。
4、還具有易熔化、易施工、熔融粘度低、涂層均勻等特性。
如果您對2PE夾克底膠有問題需要了解，請直接撥打電話：0546-8740309，我公司將提供滿意的技術支持！
項目名稱 | 實測值 | ||
Ⅰ | Ⅱ | ||
軟化點，℃ | ≥95 | ≥90 | |
180°剝離強度PE/鋼，kN/m | 室溫 | ≥3.5 | ≥3.5 |
-10℃ | / | ≥2.5 | |
針入度，1/10㎜ | 20±2 | 20±2 | |
剪切強度，MPa | ≥1.3 | ≥1.2 | |
揮發份，％ | ≤0.2 | ≤0.3 | |
吸水率，％ | ≤0.1 | ≤0.1 | |
電氣強度，KV/㎜ | ≥15.5 | ≥16.5 | |
體積電阻率，Ω·m | ≥1×1014 | ≥1×1014 | |
100℃×100天熱老化后，剝離強度保率，％ | ≥75 | ≥80 | |
190℃旋轉粘度，Pa.s | 3-4.5 | 2-2.5 | |
2PE夾克底膠浸涂包覆工藝：

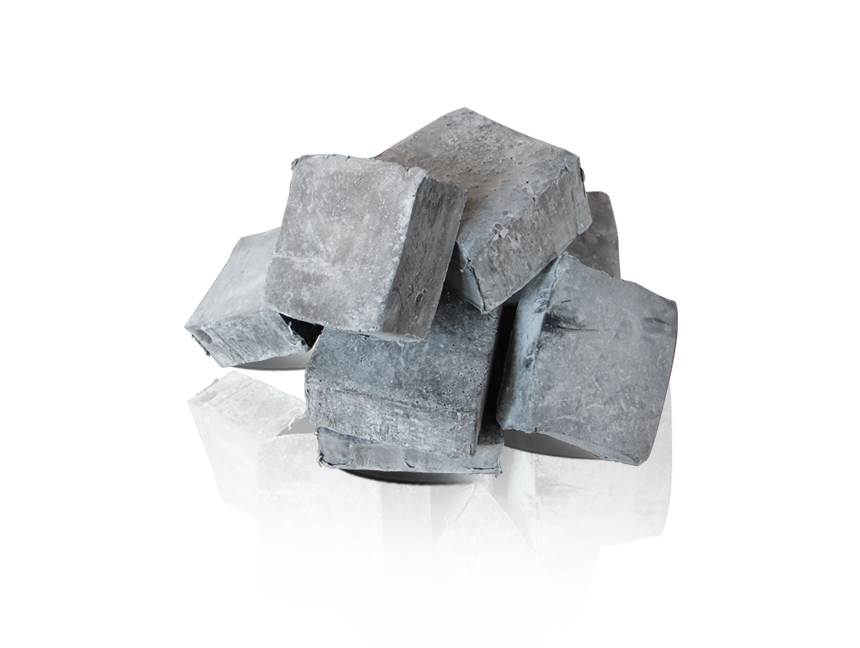

1、將固體膠塊放入電加熱熔膠器中熔融。溫度設置160～200℃（也可采用明火加熱熔膠器），并進行攪拌，使熔融過程的膠塊得到充分攪勻。避免因局部溫度過高造成膠老化、膠焦。
2、將已熔融好的膠移至涂膠器內(涂膠器要有加熱功能或保溫效果)，使膠保持于160℃左右。

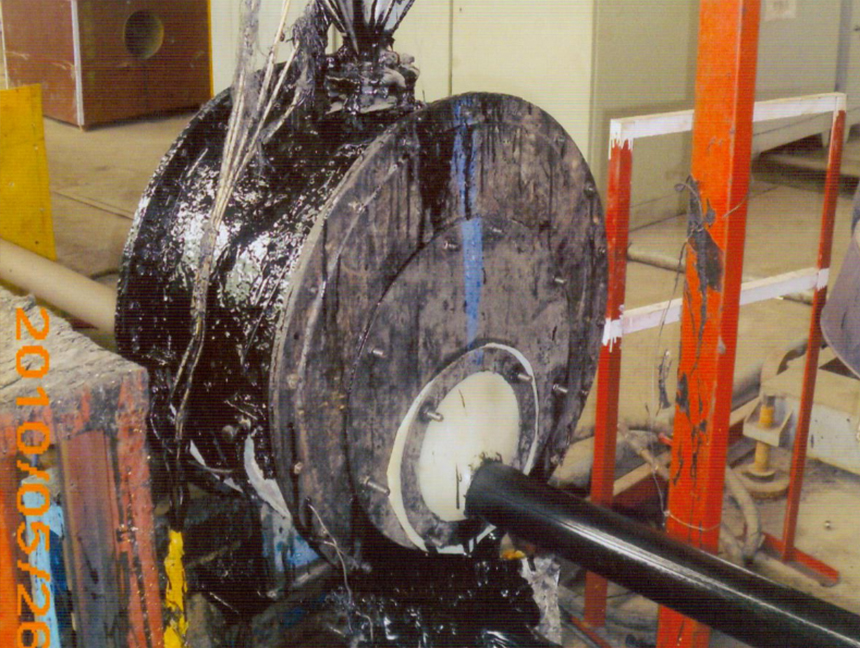

3、將預熱至70～90℃的鋼管通過已調整好的涂膠器刮膠環，使熔融后的膠均勻涂到鋼管外壁。
4、膠層的厚度、均勻程度與刮膠環控制的孔徑、彈性和熔融后膠的溫度有密切的關聯。

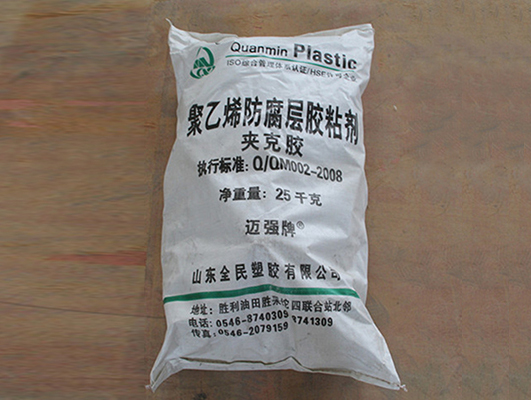

1、包裝選用編織袋，25㎏/袋。
2、防潮、防油污、防溶劑、防酸堿、防陽光暴曬，注意明火。
3、在常溫＜35℃，相對濕度＜75%的環境下存儲。
4、保質期限12個月。
魯公網安備 37052102000192號
